フィルタ

インラインタイプ

BLシリーズ

カップリング型ラインフィルタ

株式会社ツカサの製品「カップリング型ラインフィルタ」

※使用上のご注意
●加圧状態では着脱しないで下さい。
●バルブは装着されていません。着脱の際には流体が外に漏れますのでご注意下さい。
●最高使用圧力を超えた圧力で使用しないで下さい。
●使用温度範囲外で使用しないで下さい。シール材が損傷し、漏れの原因となります。
●回転を与えるような使用をしないで下さい。
●人為的な衝撃、曲げ、ひっぱりを加えないで下さい。損傷のおそれがあります。
●分解しないで下さい。

特徴

  • フィルタとカップリングの複合化により、イージーメンテナンスを実現。
  • エレメントのみの洗浄、交換が容易なため、さらにコスト低減効果大。

仕様

口径 1/4″ 3/8″ 1/2″ 3/4″ 1″
使用温度範囲 標準タイプ -20℃~+80℃
耐熱タイプ -20℃~+150℃
最高使用圧力 7MPa 4.5MPa

材質

ケース・エレメント:SUS304
シール:NBR/バイトン/EPDM

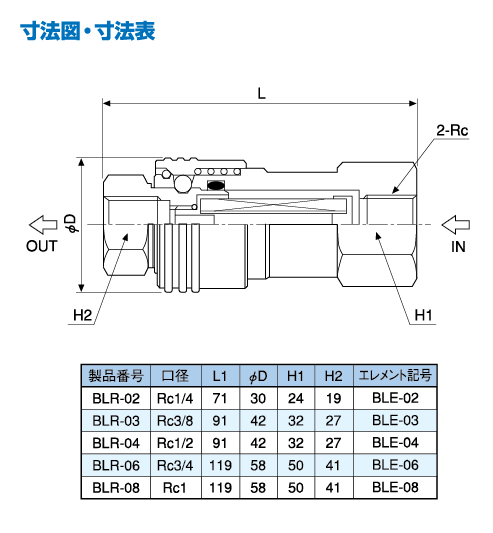

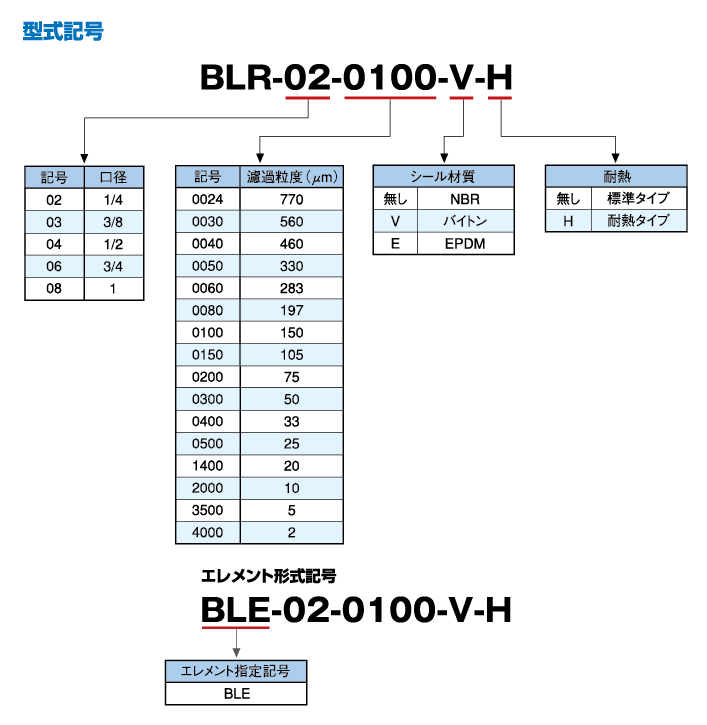

設計図

株式会社ツカサの製品「カップリング型ラインフィルタ」の設計図 株式会社ツカサの製品「カップリング型ラインフィルタ」の設計図
