フィルタ
インラインタイプ
AFシリーズ
最高使用圧力：0.7MPa
ワンタッチ継手用フィルタ
特徴
- ワンタッチ継手からホースを外すだけで容易にフィルタエレメントを脱着することが可能で、フィルタエレメントの交換、洗浄にかかる時間、労力、コストを大幅に削減することがでます。
- 非常にコンパクトで省スペースなフィルタリングを実現します。
仕様
| 型式 | AF-12 | AF-10 |
|---|---|---|
| 適用流体 | 空気 水 | |
| 使用温度範囲 | 空気 －5～60℃（凍結のなきこと） | |
| 水 0～40℃（凍結のなきこと） | ||
| 使用圧力 | 0.7MPa | |
最高使用圧力（Mpa）
| 使用温度 | AF-10 | AF-12 |
|---|---|---|
| 20℃ | 0.7 | 0.6 |
| 30℃ | 0.63 | 0.54 |
| 40℃ | 0.56 | 0.48 |
| 50℃ | 0.49 | 0.42 |
| 60℃ | 0.44 | 0.38 |
材質
接液部材質：テキスト
フィルタ：SUS304
チューブ：FEP（フッ素樹脂）
継手：樹脂/真鍮

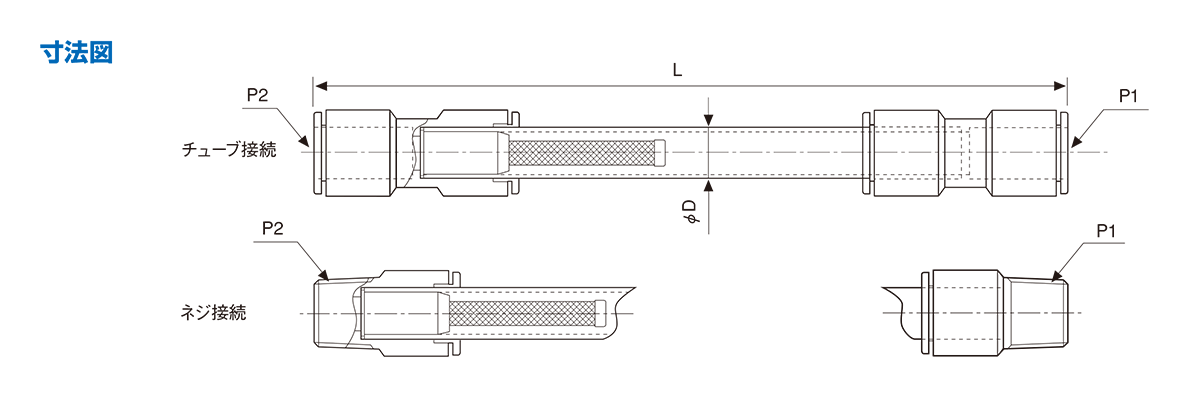

設計図
